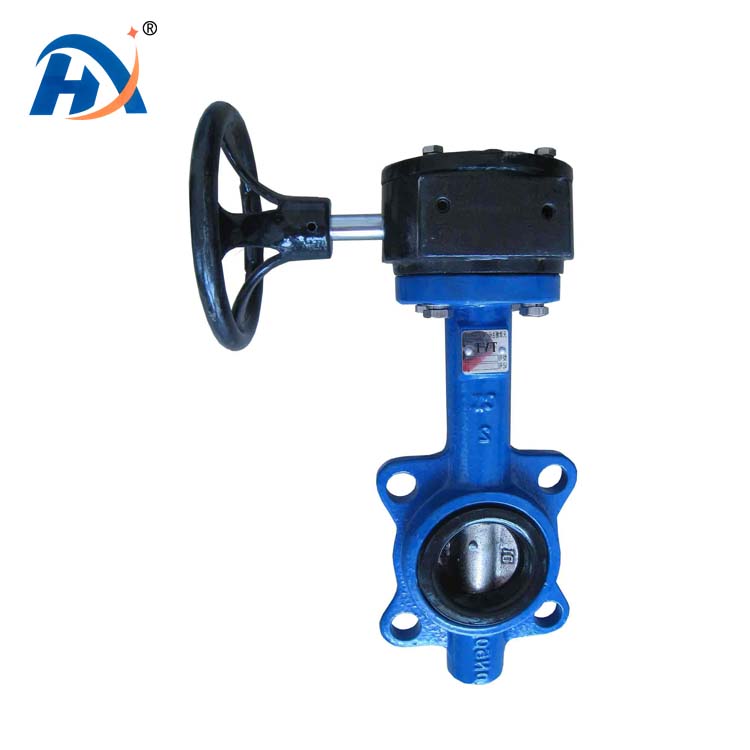

Válvula de borboleta de aço fundido da turbina

Válvula de borboleta da turbina: o núcleo da regulação do fluxo de pipeline acionada pela transmissão de engrenagem de minhoca
A válvula borboleta da turbina transmite o torque à placa da válvula por meio de engrenagens de worm para obter funções de abertura, fechamento e regulamentação. Com sua estrutura simples e capacidade de controle precisa, tornou -se a principal força para a regulação do fluxo em sistemas de tubulação. Está associado à articulação de expansão de borracha, articulação de expansão abaixo, mangueira de metal flexível, desmantelamento da articulação, adaptador de flange, válvula de retenção do pato e outros acessórios funcionam em coordenação para fornecer soluções de controle de fluxo estáveis e confiáveis para sistemas de dutos em vários campos, como administração municipal. ​
Análise Estrutural: Um "corpo de controle de transmissão" simples e eficiente "
O projeto estrutural da válvula de borboleta da turbina se concentra na funcionalidade e confiabilidade. Consiste principalmente no corpo da válvula, sede da válvula, haste da válvula, placa da válvula (placa da borboleta), dispositivo de transmissão da engrenagem de minhoca e montagem de vedação. O corpo da válvula é principalmente circular ou elíptico, e o projeto simplificado interno minimiza a resistência do fluido na maior extensão. Essa característica ecoa o conceito de design de baixa resistência ao fluxo de articulação de expansão abaixo. Nos oleodutos de abastecimento de água, a combinação dos dois pode reduzir a perda de energia. A placa da válvula em forma de disco gira em torno do eixo da válvula. A abertura, o fechamento e a regulamentação são alcançados controlando o ângulo de rotação. Sua estrutura simples complementa o recurso leve da mangueira de metal flexível, facilitando a instalação em layouts complexos de pipeline. ​
O dispositivo de transmissão de engrenagem de worm é o "núcleo de potência" da válvula de borboleta da turbina. Ao acionar manual ou eletricamente a engrenagem de worm, o movimento de rotação é transmitido para a haste da válvula através da transmissão de malha, acionando assim a placa da válvula para agir. Esse método de transmissão torna a operação mais fácil e o controle mais preciso, e suas vantagens são particularmente óbvias em pipelines de grande diâmetro. O conjunto de vedação garante o aperto quando a válvula é fechada. Seu desempenho de vedação pode ser comparável à função de vedação de verificação da válvula de retenção do pato. Em oleodutos químicos, o conjunto de vedação resistente à corrosão, em combinação com o material de borracha resistente à corrosão da junta de expansão de borracha, forma uma barreira dupla à prova de vazamentos. ​
Princípio de trabalho: a "senha do fluxo" determinada pelo ângulo de rotação
O princípio de trabalho da válvula borboleta da turbina gira em torno de "transmissão rotativa". Durante a operação, o dispositivo de engrenagem de worm é acionado. A malha de worms com o eixo de worm para transmitir o movimento de rotação para a haste da válvula. A haste da válvula aciona a placa da válvula para girar. O ângulo de rotação da placa da válvula determina o grau de abertura da válvula, controlando assim a vazão do fluido. No estado fechado, a placa da válvula cobre completamente o assento da válvula para bloquear o fluido. Essa lógica de vedação complementa o selo unidirecional da válvula de retenção do pato-a primeira controla ativamente o on-off, enquanto a última impede passivamente o refluxo. No pipeline de tratamento de esgoto, os dois são conectados através do adaptador do flange para garantir em conjunto o transporte ordenado de esgoto. ​
Quando no estado aberto, a placa da válvula e o assento da válvula formam uma lacuna para a passagem do fluido, e o projeto do corpo da válvula simplificado reduz a perda de resistência. No sistema de água circulante industrial, a válvula borboleta da turbina regula o volume de água circulante, coopera com a articulação de expansão abaixo para compensar o deslocamento térmico da tubulação e a junta de expansão de borracha absorve a vibração da bomba de água. Os três trabalham juntos para melhorar a eficiência operacional do sistema. O controle preciso do ângulo permite que a válvula de borboleta da turbina alcance a regulação do fluxo de função, tornando -o adequado para cenários que requerem controle estável de fluxo, como a regulação do volume de água nos sistemas de ar condicionado. ​
Adaptação de cena: o "polivalente da regulamentação" em vários campos
A estrutura e o desempenho da válvula de borboleta da turbina o tornam adequado para sistemas de tubulação em vários campos. Na linha de tronco de abastecimento de água municipal, ele pode ser controlado remotamente eletricamente para obter uma ampla gama de regulação do volume de água. Quando combinado com o desmantelamento da junta, é conveniente para manutenção posterior. O adaptador de flange garante uma conexão selada com tubos de diferentes diâmetros. No oleoduto de água de resfriamento de usinas de energia térmica, a válvula de borboleta da turbina regula o volume de água de resfriamento, coopera com a articulação de expansão abaixo para lidar com a expansão térmica e a contração do pipeline e conecta o dispositivo de monitoramento à mangueira de metal flexível para se adaptar ao deslocamento do tubo. ​
Na produção química, o material resistente à corrosão da válvula de borboleta da turbina é combinado com o modelo resistente à corrosão da articulação de expansão de borracha. Os pipelines ácidos e álcalis são conectados através do adaptador de flange. O controle preciso da transmissão da engrenagem de worm pode evitar o transporte médio excessivo. No sistema de irrigação agrícola, a válvula de borboleta da turbina manual regula o fluxo do tubo do ramo de irrigação e coopera com o tubo de campo de mangueira de metal flexível para se adaptar às mudanças no terreno e obter irrigação precisa. Seu modo de operação que economiza trabalho reduz significativamente os custos de mão-de-obra. ​
Colaboração do sistema: "Upgrade de eficiência" através da ligação acessória
A eficiência da válvula de borboleta da turbina é dobrada em coordenação com outros acessórios. No sistema de oleoduto de alta pressão, ele funciona em coordenação com a articulação de expansão abaixo. O primeiro controla a taxa de fluxo, o último compensa o deslocamento do pipeline sob alta pressão, e o adaptador de flange melhora o desempenho de vedação de conexão, respondendo conjuntamente ao desafio de alta pressão. No tubo de saída do equipamento com intensa vibração, a válvula de borboleta da turbina é combinada com a junta de expansão de borracha. Este último absorve a vibração para proteger o conjunto de vedação da válvula e prolongar a vida útil da válvula. ​
No sistema de ventilação e ar condicionado, a válvula de borboleta da turbina regula o volume de ar, a articulação de expansão do tecido compensa o deslocamento do duto de ar e a mangueira de metal flexível conecta a saída de ar. Os três trabalham juntos para melhorar o efeito do ar condicionado. No sistema de drenagem e prevenção de inundações, a válvula de borboleta da turbina controla o fluxo de drenagem de inundação e a válvula de retenção do pato impede o fluxo de refluxo das águas da enchente. O desmantelamento conjunto facilita a manutenção e reparo antes da estação de inundação, garantindo a confiabilidade de emergência do sistema. ​
A válvula borboleta da turbina, com seu controle preciso através da transmissão da engrenagem de worm e design estrutural simples, desempenha um papel central na regulação do fluxo de pipeline. Funciona em coordenação com vários acessórios de tubos, fornecendo soluções de controle de fluxo eficientes para sistemas de pipeline de vários campos por meio de um desempenho confiável de vedação e recursos precisos de regulamentação, protegendo a estabilidade e a segurança do transporte de fluidos. ​
